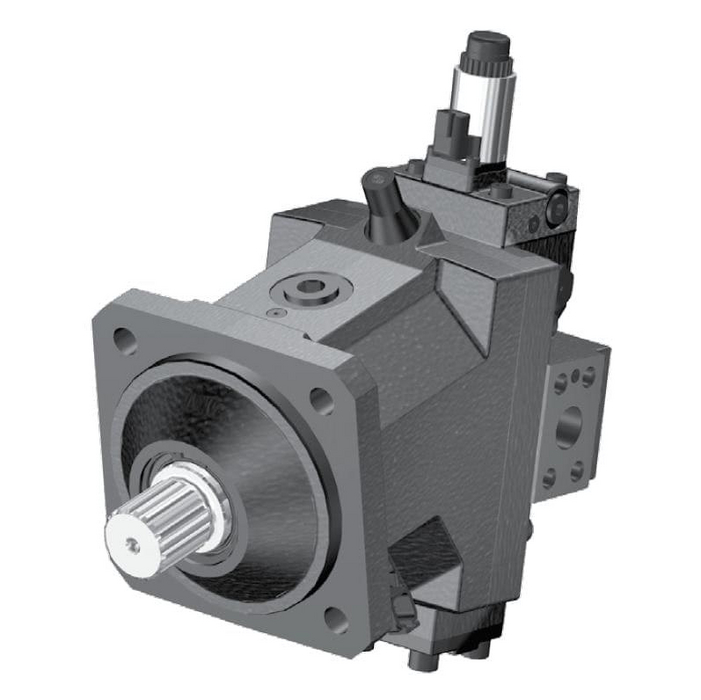

Seria H1 cu pistoane axiale variabile - Motoare de deplasare

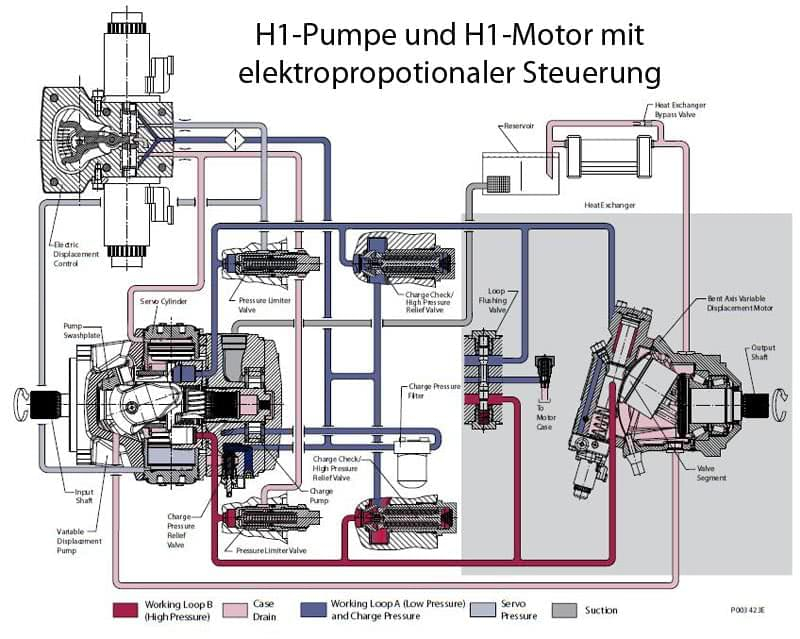

Odată cu dezvoltarea pompelor/motoarelor H1, Sauer Danfoss s-a alaturat tendintelor de a crea utilajele mobile electrohidraulice cu funcționalitate extinsa și un randament mai mare.
Se cer viteze ridicate, viteze de intrare mai mici, precum și reducerea costurilor ciclului de viață. H1 nu numai ca intruneste aceste cerințe, dar permite constructii simple si compacte cu pompe hidrostatice controlate servo, care pot fi utilizate pentru funcții mai complexe. H1 este o serie complet nouă, care urmează să fie utilizata la nivel mondial pentru aplicații variate.
Seria include pompe cu pistoane axiale pentru circuite închise, pistoane axiale pentru motoare deplasare fixe, cu pistoane axiale motoare cu debit variabil, software si hardware compatibil PLUS+1.
Seria H1 include 30 de nivele de putere și / sau configurații.
Calitate și fiabilitate ca si credo de cosntructie
- concept de design uniform
- număr redus de piese
- placa pivotant dintr-o bucata
- număr mic de variante de control
- număr redus de piese pentru EDC (Electronic Cilindree Control)
Avantaje în integrare și instalare
- lungime optima a motorului
- doar o parte curată
- un raport mai bun între performanțe de vârf și dimensiunea de instalare
- funcția de control integrata
- interfață de conectare standardizata
- interfețe de conectare standardizate (gamă mai largă de funcții prin PLUS+1)
Optimizat pentru comenzi electrice
- pompa de o deplasare electrica pentru toate modelele
- control auto electronic integrat
- compatibilitate top ECD si PLUS+1
- SIL 2, control electronic Automotive (AC)
- 4 opțiuni de control electric (EDC, NFPE, AC electronic sau FNR)
Funcționalitate avansata
- pompă auto integrată și funcții de control al motoarelor auto
- supracontrol ajustării
- optional senzori integrati (presiune, unghi, viteza)
- opțional limitator de presiune acționată electronic
- compatibil PLUS+1
Eficiență sporita
- pompă de încărcare optimizată
- pierderi minime de control
- caracteristici mai bune
- Presiune redusă de control

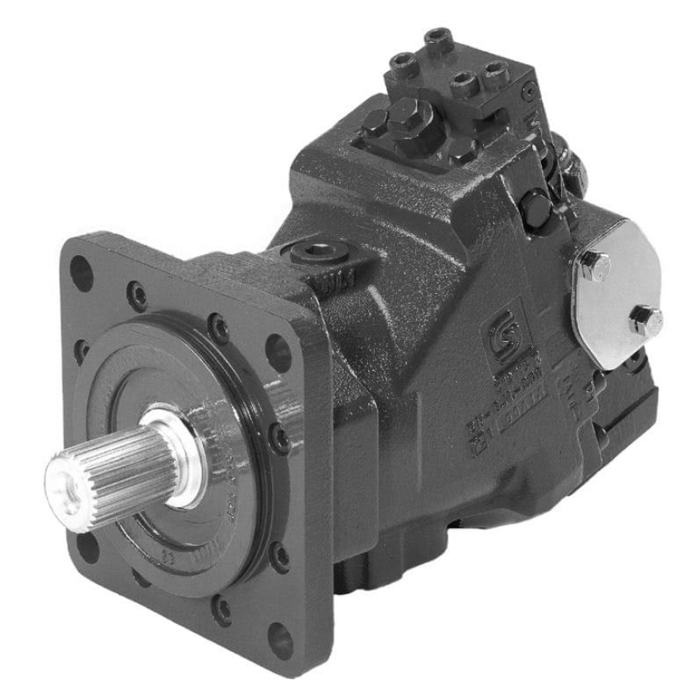

Seria 51 și 51-1 cu piston axial - debit variabil
Servomotoarele seriilor 51 și 51-1 sunt motoare ax îndoite cu pistoane sferice.
Motoarele sunt utilizate în combinație cu alte produse în principal în circuite închise pentru transmiterea și controlul puterii hidraulice. Motoarele electrice din seria 51 și 51-1 se disting prin gama foarte mare de ajustare Vg max./Vg min.=5 și viteze foarte mari de ieșire. Sunt disponibile motoare cu flanșă SAE, motoare plug-in și motoare cu flanșe DIN.
O paleta completă de ajustări și programe îndeplinesc cerințele unei game largi de aplicații.
Motoarele încep de obicei cu un volum maxim de absorbție. Astfel se asigura un cuplu maxim de pornire pentru o accelerare ridicată.
Ajustările pot fi alimentate cu presiune de reglare internă și suprapuse printr-un control de presiune constant (Vg min. -> Vg max.),care acționează atât în modulul motor cat și în timpul funcționării generatorului motorului. Cu o oprire direcționala se poate dezactiva suprapunerea regulatorului de presiune în timpul funcționării de regenerare a motorului (funcționarea pompei).
Suprapunerea regulatorului de presiune constantă are o creștere de presiune joasă (rampă scurtă) și, prin urmare, permite utilizarea optimă a puterii în toată gama de funcționare a motorului. Motoare cu control de presiune constant (fără oprire) sunt de asemenea disponibile.
- cele mai avansate punct de vedere tehnic unități hidraulice din industrie
- motoare SAE tip flanșă, motoare plug-in și motoare cu flanșă DIN
- motoare plug-in pentru instalarea directă în angrenaje planetare compacte
- interval de reglare mare (5: 1)
- programe de ajustare și control complet
- fiabilitate și performanță dovedită
- grad de utilizare optim prin conexiuni standardizate si design modular
- ușor și compact
Seria 90 - motoare cu pistoane axiale fixe
Pompele și motoare Seriei 90 pot fi utilizate în sistemele hidraulice, împreună sau în combinație cu alte produse. Ele sunt destinate utilizării în aplicații cu circuit închis.
Pompe volumetrice variabile din seria 90 sunt unități compacte cu densitate mare de putere. Toate modelele lucrează pe principiul paralel cu piston axial, împreună cu o placă oscilantă variabilă cu care este reglată deplasarea pompei. Prin inversarea unghiul de înclinare a plăcii, fluxul de ulei de la pompa este inversat și în consecință și direcția de rotație a motorului.
Pompele din seria 90 sunt echipate cu o pompă de încărcare integrata, care servește la reumplerea sistemului și pentru răcirea fluxului de ulei, în plus pune la dispoziție si controlul uleiului. Acestea includ, de asemenea, o serie de arbori de transmisie pentru montarea suplimentara de pompe hidraulice pentru sisteme hidraulice complementare. Pentru a se adapta la sistemul de control respectiv, există mai multe ajustări disponibile (mecanice, hidraulice și electrice).
Motoarele din seria 90, funcționează după principiul paralel cu piston axial, împreună cu o placă oscilantă fixă sau variabilă. Intrarea și ieșirea este făcută prin unul dintre terminale; bidirectional. În mod alternativ, se poate oferi un ciclu de clătire, care oferă, de asemenea, si o funcție de răcire, o functie în plus față de curățarea uleiului din grupul de lucru.
- seria 90 - tehnologia avansată de astăzi
- pompe cu debit variabil în șapte dimensiuni
- motoare de deplasare fixe în cinci dimensiuni
- motoare cu debit variabil
- configurații de montare SAE și plug-in
- design efficient al pistonului axial
- fiabilitate și performanță dovedită
- ușor și compact
- vânzări și service la nivel mondial
