Presiune medie

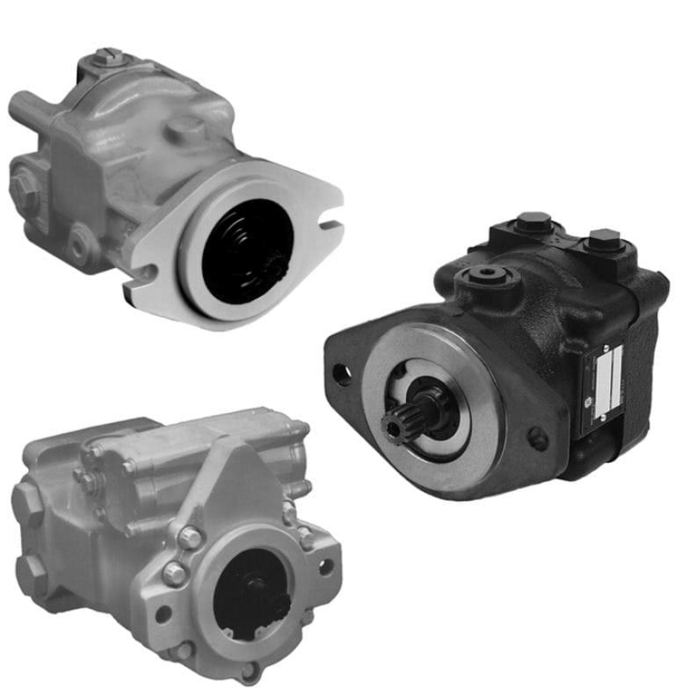

Seria 40 cu pistoane axiale variabile - motore de deplasare
Motoarele electrice din seria 40, împreună cu alte componente ale sistemului, pot transmite și regla puterea hidraulică.
Motorul seriei M25 este disponibil doar ca motor cu cilindru fix, toate celelalte dimensiuni (M35, M44 și M46) sunt disponibile, ca si motoare cu cilindrii constanti sau variabili.
Cu acest design al pistoanelor axiale cu placi pendulare fixe sau variabile se pot optine viteze intre 0 si maxim si rula atat inainte cat si in revers. Sunt unitati compacte cu densitate mare de putere (pana la 345 bari). Schimbarea volumului cursei se realizează cu pistoane axiale paralele cu pantofi de alunecare, care glisează pe un disc pendular reglabil.
Prin pivotarea plăcii oscilante în direcția opusă se inverseaza direcția de curgere a debitului volumetric și se optine astfel schimbarea direcției de rotatie a motorului.
Motoarele M35 și M44 funcționează cu un limitator de deplasare directă de volum. Motorul de deplasare variabil M46 funcționează cu reglare hidraulică 2 puncte și este de asemenea disponibil ca un motor plug-in, potrivit pentru acționarile compact, roata și lanț (CW12, CW18 și CT18, CT26, CT35).
- 4 dimensiuni ale motoarelor de deplasare fixe
- 3 dimensiuni ale motoarelor de deplasare variabile
- program de ajustare și control - dezvoltat pentru cele mai noi sisteme de acționare
- fiabilitate ridicată prin studii de teren intensive
- aplicabilitate optima prin conexiuni standardizate și design modular
- compact
- nivel redus de zgomot
- vânzări și service la nivel mondial

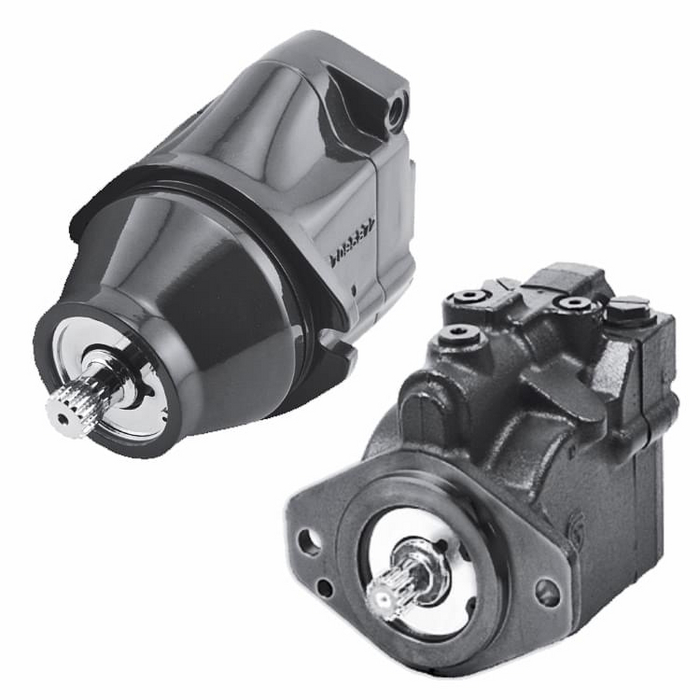

Seria L și K de motoare
Motoarele seriilor L și K sunt motoare cu pistoane axiale cu reglare 2 puncte pentru aplicații în intervalul de presiune medie.
Motoarele sunt proiectate pentru aplicații în circuit închis sau deschis și sunt disponibile în cinci dimensiuni de volum de deplasare (25cm² / U - 45cm² / U) și două tipuri diferite de locuințe (SAE-B sau cartuș).
Motoarele L și K sunt reglate hidraulic printr-un cilindru de setare integrală și menținută la volum maxim de deplasare prin arcul ce revine.
Deplasarea minimă și cea maximă poate fi limitată la valorile dorite ale diferitelor stații limită interne. Cilindrul de reglare generos dimensionat cu ajutorul injecției corespunzătoare oferă accelerare lină și decelerare. Unitățile sunt foarte compacte și pot fi montate pentru a economisi spațiu. Conexiunile de presiune sunt radiale sau axiale si se afla in carcasa de capăt
Caracteristici cheie
- selecție optimă a motorului cu 5 volume de deplasare diferite: 25 - 30 - 35 - 38 - 45cm²/rev.
- SAE-B (2-gauri) - sau cartuș cu flanșă frontală
- Design scurt și compact
- eficiență ridicată printr-un grup de rotație 9-piston și unghiul de 18° disc pendular
- gama de conversie versatila de 3.4:1 cu un volum minim de deplasare de până la -1 ° (opțional, deplasare negativa)
- fiabilitate maxima mulțumită tehnologiei consacrate
- service si suport tehnic mondial
