Ghidaje liniare profilate
Tipuri de ghidaje profilate Thomson Linear
Seria 400
Ghidaje profilate pentru transport si acuratete de pozitionare scazuta
Marimi 15,20,25,30,35,45,55
4 tipuri de carucioare
Precizie de pozitionare N(± 0,1 mm) si H(± 0,04mm)
Asamblari cu joc sau cu 2% preincarcare
Disponibil in varianta cromata
Lungimi maxime 4000mm
Stoc bun in Germania cat si la Timisoara (pe marimi pana la 35)

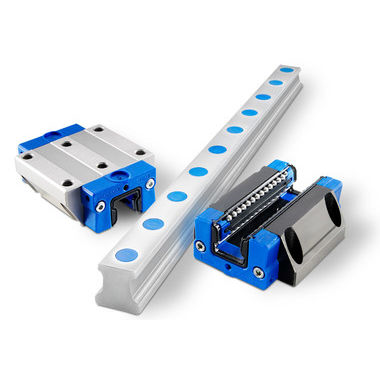

Seria 500
Rezista la incarcari ridicate din orice directie
Rigiditate sporita datorita profilului trapezoidal
Rezista la momente mari
Pentru ghidaje cu bile v max=5m/s, a max=100m/s2
Pentru ghidaje cu role v max=3m/s, a max=50m/s2
Pot veni si in versiune cromata, ca si protectie anticoroziva
Seria 500-ghidaj profilat cu bile
Dimensiuni disponibile: 15,20,25,30,35,45
7 modele de patine diferite
Lungimi ghidaje pana la 6000mm
Cu gauri de prindere de jos in sus sau invers(filetate in ghidaj)
Clase de precizie: high- ±50µm, precission- ±20µm, ultra- ±5µm
Nivele de preincarcare: 0%, 3%,8%,13% din incarcarea dinamica
Seria 500-ghidaj profilat cu role
Dimensiuni disponibile: 25,35,45,55,65
4 modele de patine diferite
Lungimi ghidaje pana la 6000mm
Cu gauri de prindere de jos in sus sau invers(filetate in ghidaj)
Clase de precizie: preccision- ±20µm,super precission- ±10µm, ultra- ±5µm
Nivele de preincarcare: 3%,8%,13% din incarcarea dinamica

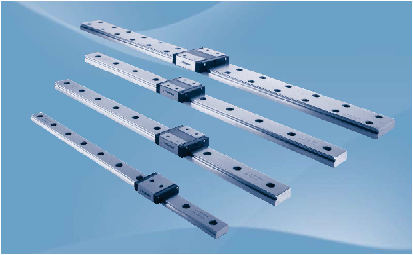

Microguide
Dimensiuni disponibile 5,7,9,12 si 15
Ghidaje si patine din inox
Precizii disponibile N,H si P(0,04;0,02 si 0,01)
Ghidaje simple si ghidaje duble disponibile
Versiuni cu preincarcare
